Scanner 3D Composto KSCAN-Magic
A Série de Atualização KSCAN-Magic, o scanner 3D composto de ponta que integra lasers infravermelhos e azuis em um único instrumento versátil, atende a diversas aplicações. Este scanner 3D composto possui cinco modos de operação padrão: varredura de grandes áreas com lasers infravermelhos paralelos, varredura ultra-rápida com cruzes de laser azul, varredura hiperfina com lasers azuis paralelos, varredura de buracos profundos com um único laser azul e um sistema fotogramétrico de grande área integrado.
Nossa inovadora série de scanners 3D incorpora uma técnica de calibração e varredura 3D multi-espectro, combinando eficiência excepcional e precisão intransigente. Ele possui velocidade de varredura rápida, alta precisão, captura de detalhes excelentes, grande área de varredura e profundidade de campo estendida que otimizam grandemente os fluxos de trabalho de medição 3D e aceleram o tempo de colocação do produto no mercado.

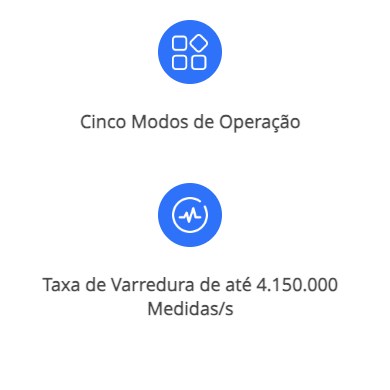

Cinco Modos ao Alcance dos Seus Dedos

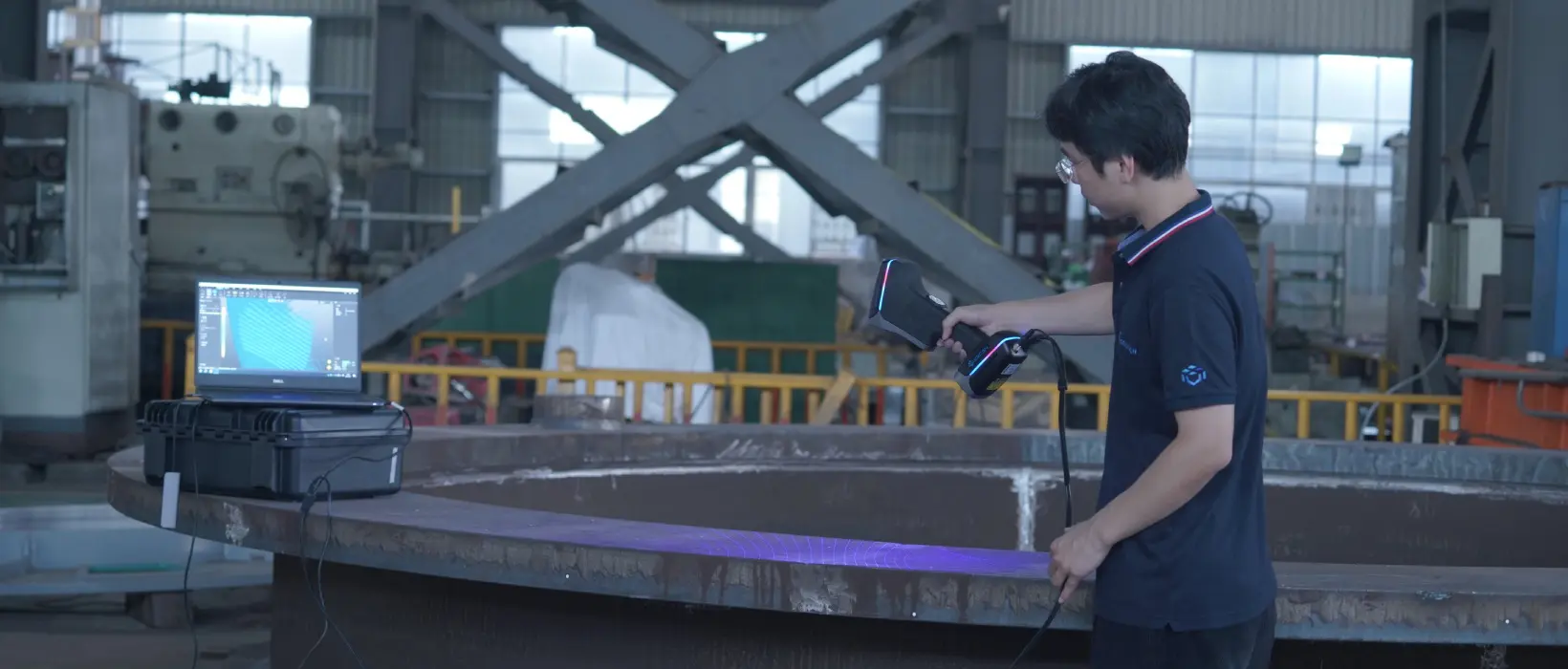

O KSCAN-Magic adota inovadoramente a varredura de grande área impulsionada por 11 linhas de laser infravermelho paralelas. Sua área de varredura máxima alcança 1440 mm × 860 mm, realizando medições de amplo alcance com facilidade.

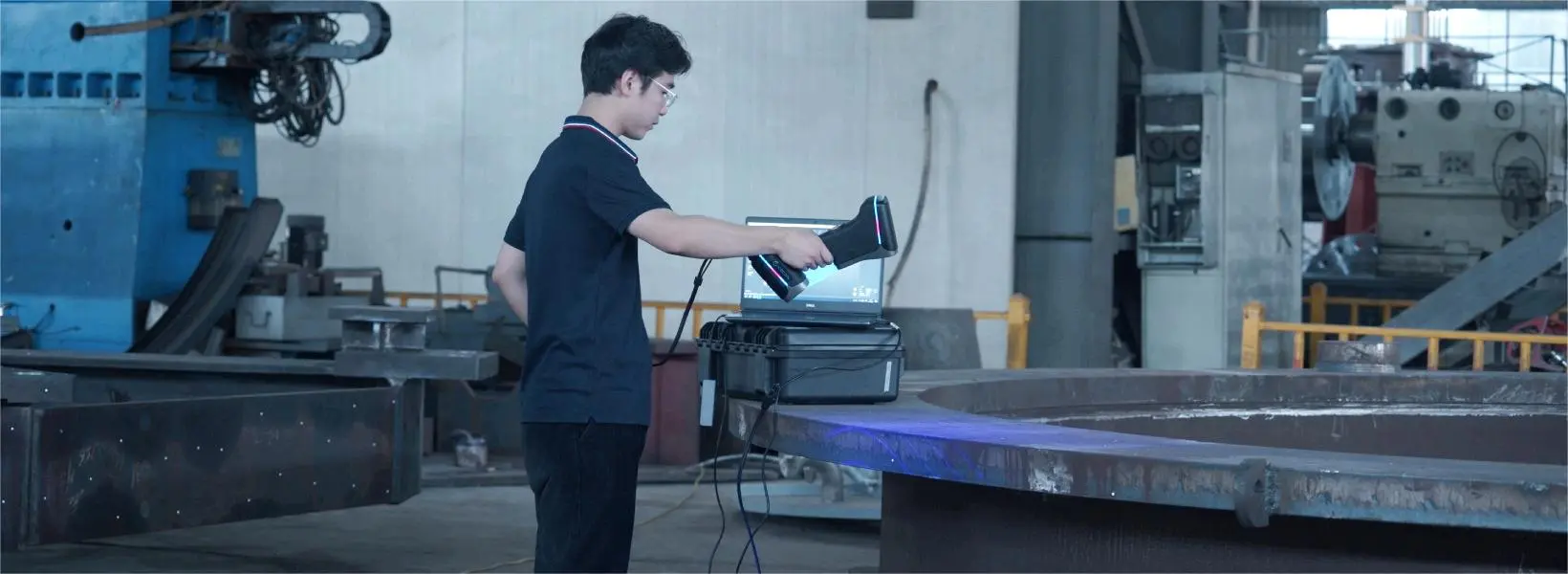

Varredura Ultra-rápida

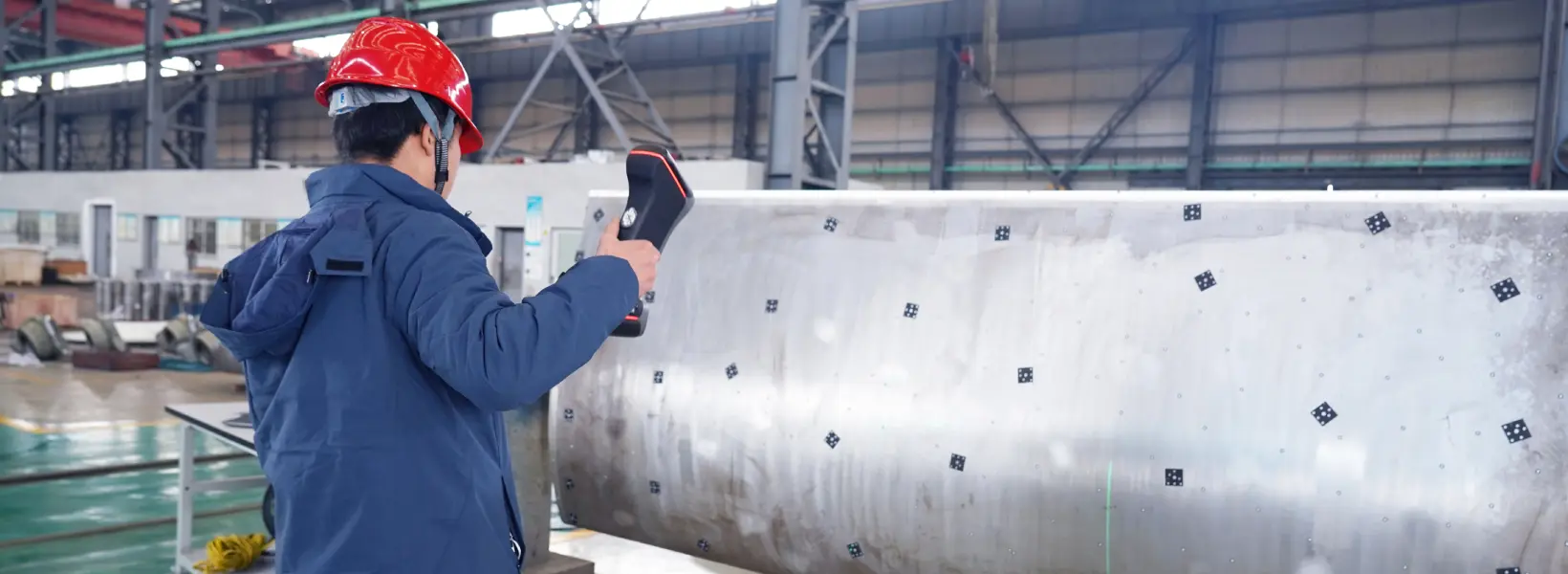

Fotogrametria de Grande Área Integrada

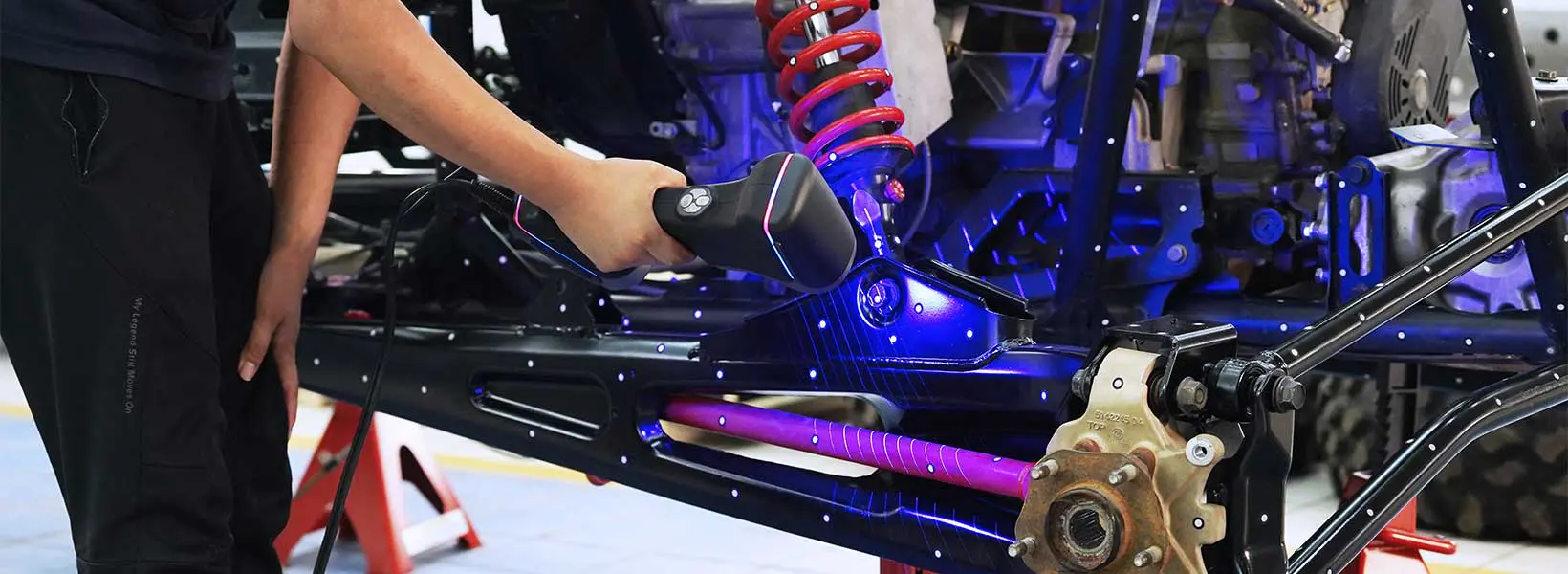

Varredura Hiperfina

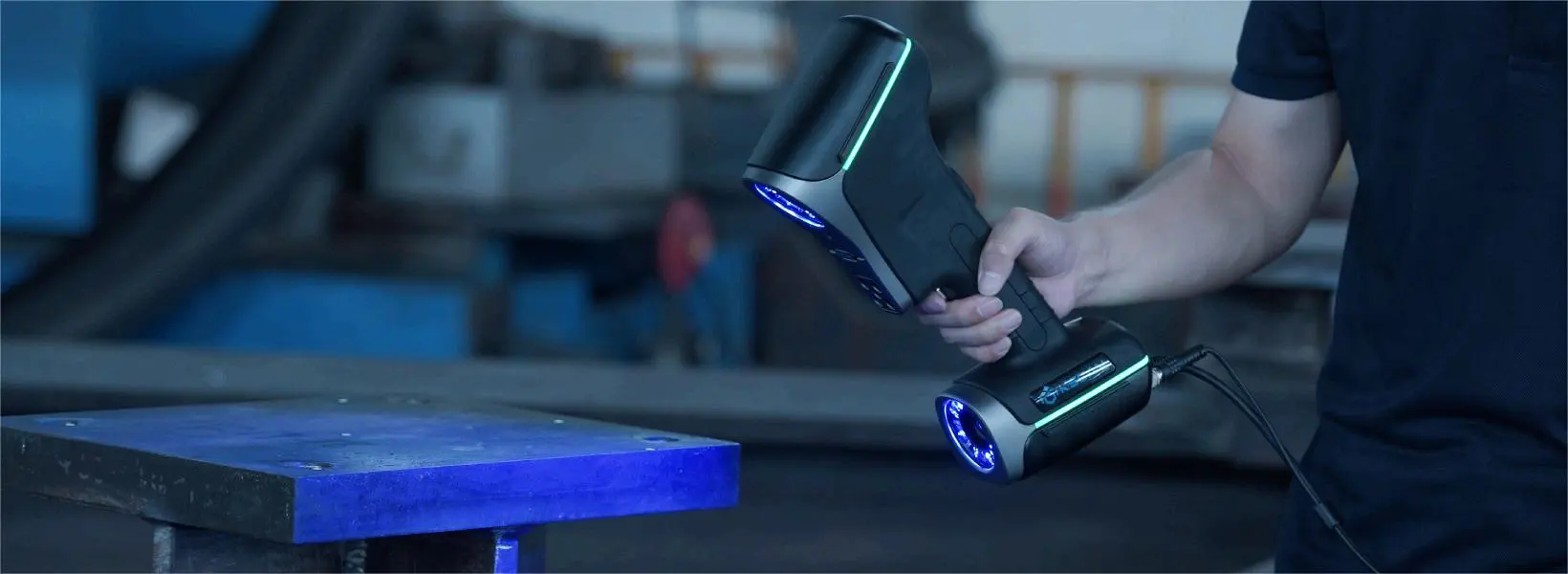

Varredura de Buracos Profundos

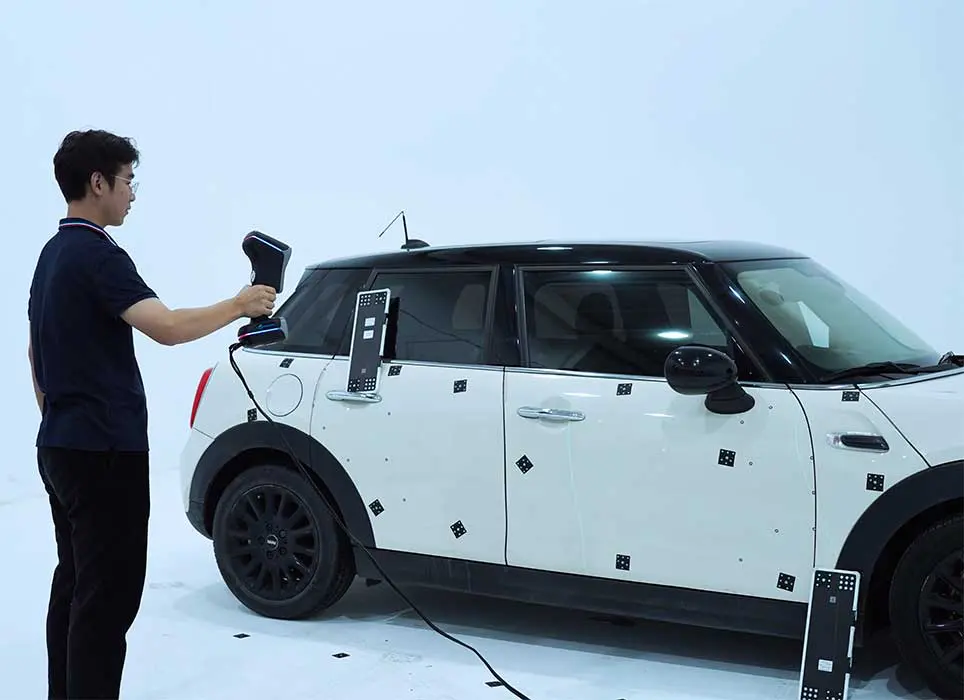

Medição NDT de Grau Metrológico
Sua precisão de varredura é de até 0,020 mm, e sua precisão volumétrica é de 0,015 mm + 0,012 mm/m quando emparelhado com o sistema de fotogrametria MSCAN-L15, o que proporciona uma precisão ultra-alta NDT para várias indústrias.

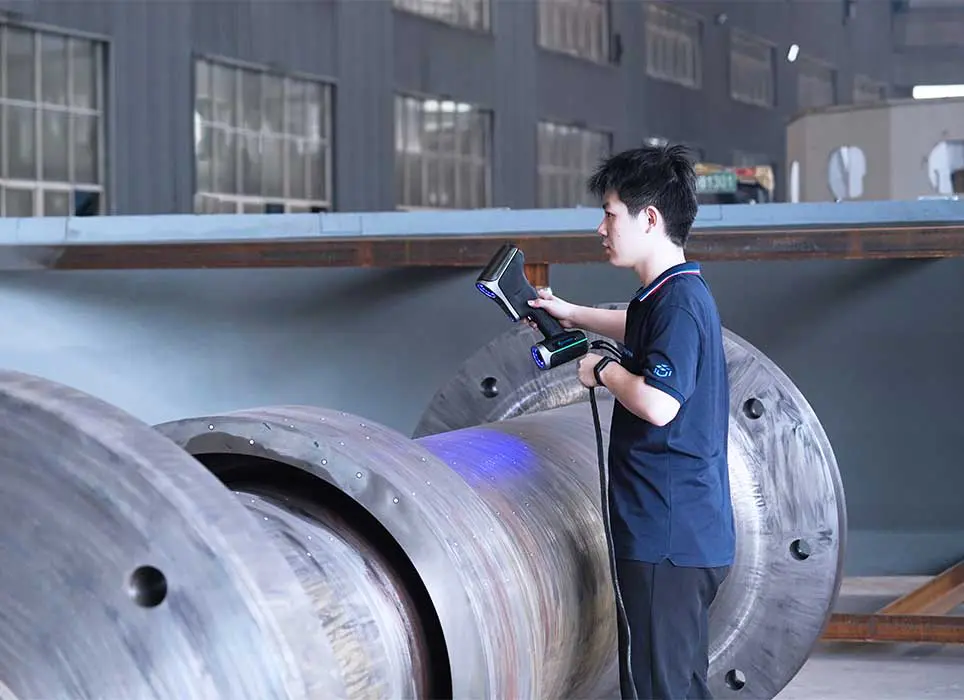

Usos Flexíveis
KSCAN-Magic é leve e portátil e pode realizar medições 3D em qualquer lugar e a qualquer momento, independentemente de vibrações, temperatura e umidade. Além disso, o KSCAN-Magic é capaz de escanear 3D diversas superfícies para capturar dados 3D precisos e se sai bem até mesmo na varredura 3D de superfícies reflexivas e pretas.
Funções Massivas

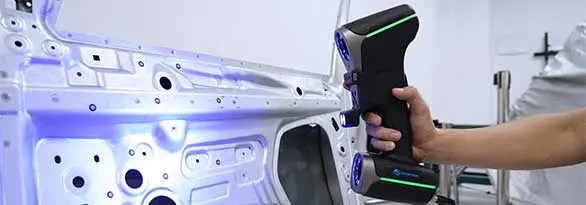

Inspeção Inteligente de Bordas
Possui um módulo opcional para inspeção inteligente de bordas. Com medição de valor de cinza de alta precisão, os usuários podem inspecionar características fechadas com precisão e obter resultados de medição repetíveis.

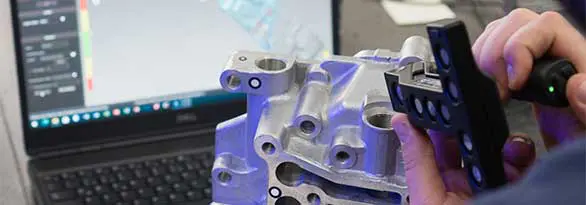

Sondagem de Contato
Pode ser emparelhado com uma CMM portátil K-Probe para sondar áreas inacessíveis e peças complexas, oferecendo soluções 3D abrangentes e precisas.

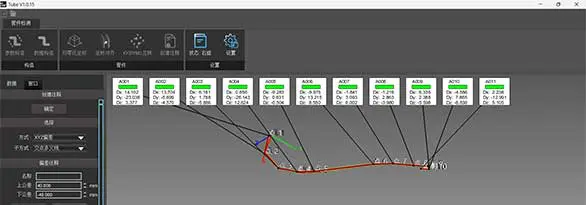

Medição de Tubos
Graças aos vários modos de operação do KSCAN-Magic, é capaz de escanear 3D tubos de diferentes tamanhos e materiais. Quando combinado com software opcional, pode realizar engenharia reversa e inspeção de tubos.

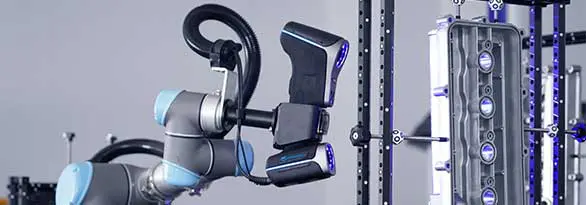

Sistema 3D Automatizado
Pode ser emparelhado com o sistema de inspeção 3D automatizado da Scantech, permitindo um desdobramento fácil e controle inteligente para realizar inspeções automatizadas em lote.

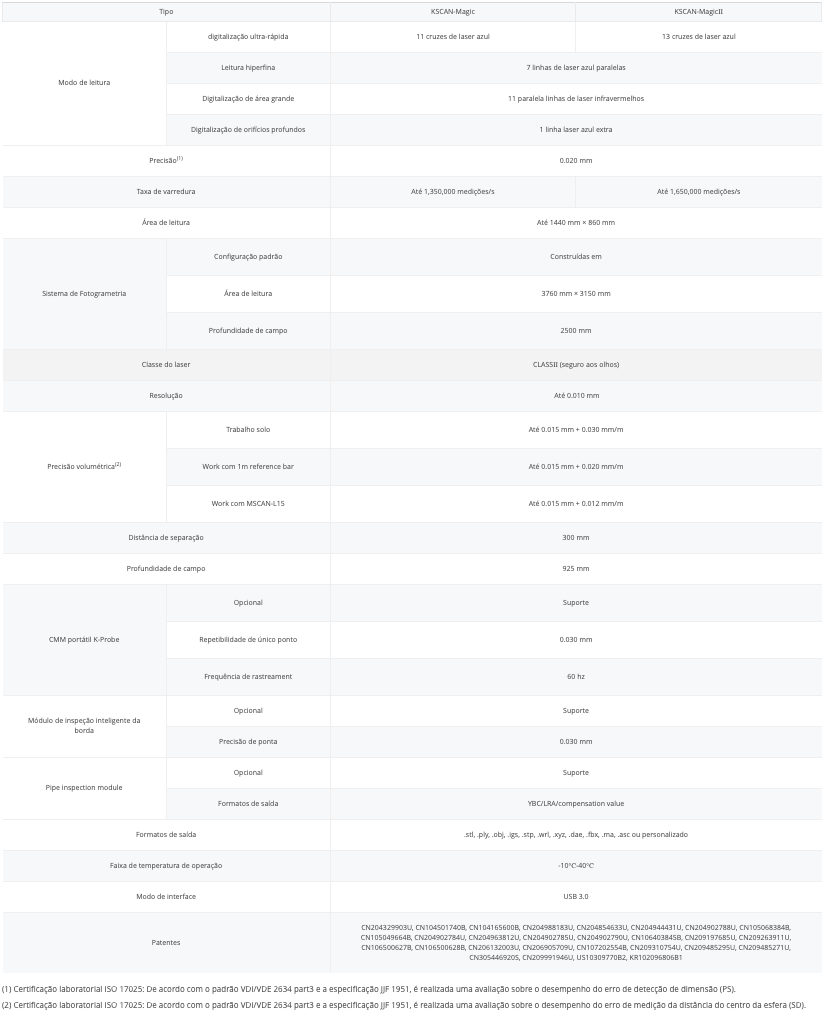

Especificações técnicas
